Prüftechnik für Produkt und Produktionsunterstützung

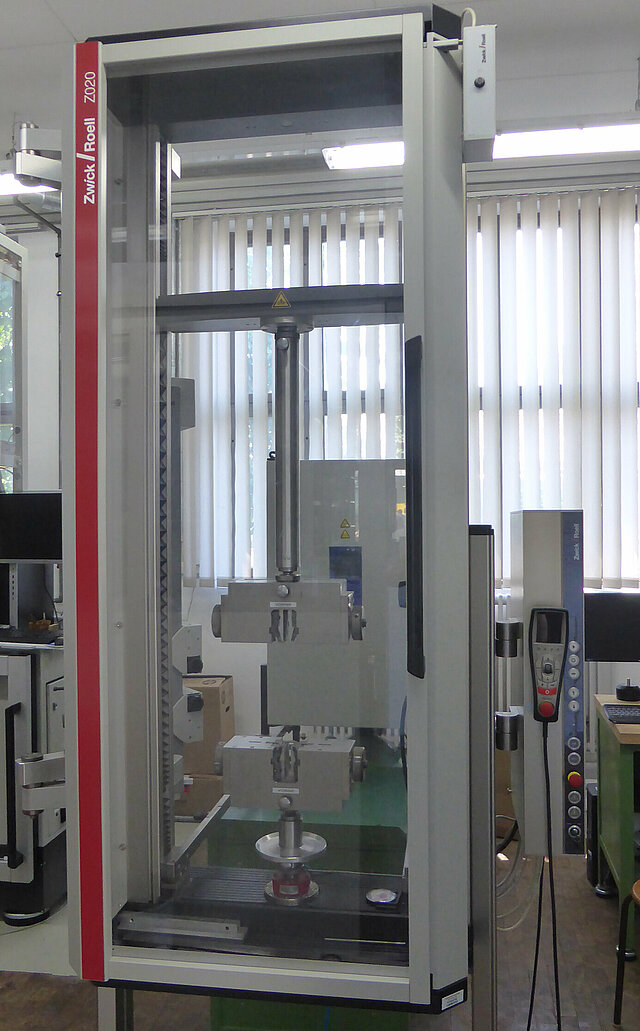

Typ: Allround-Line 20kN; Zwick GmbH&Co. KG

•  Maximale Prüfkraft: 20 kN
• Traversengeschwindigkeit: 0,0005 bis 1000 mm/min
• Temperierkammer: -70 bis +250 °C
• Positionier-Wiederholbarkeit: ± 2 µm (an der Traverse)
• Genauigkeitsklasse: 0,5 nach EN ISO 9513 (mit kurzen Fühlern), Maximal in der Temperierkammer 1 (mit langen Fühlern)
• Probenhalter: Keilschraub bis 50 kN
• Biegeeinrichtung: 3 und 4 Punkt

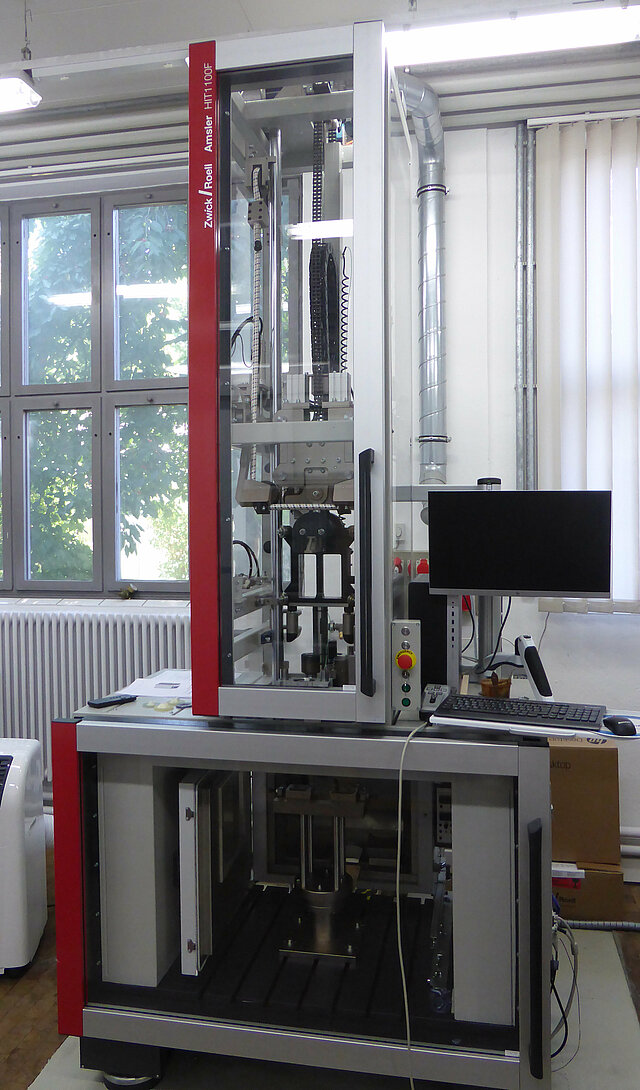

Typ Amsler HIT 1100 F: Zwick GmbH&Co.KG

• Temperierkammer: -70 bis +250 °C
• Freie Fallhöhe: 1 m
• Fallgewicht: 9,3 bis 29,4 kg (+ 1 kg Schlitten)
• Maximale Auftreffgeschwindigkeit: 4,4 m/s (ohne Beschleunigung), 14,1 m/s (mit 9,3 kg), 8,75 m/s (mit 29,4 kg)
• Maximaler Energieeintrag: 275 J (ohne Beschleunigung, mit 29,4 kg), 926 J (mit 9,3 kg), 1126 J (mit 29,4 kg)
• Messfrequenz: bis 3MHz

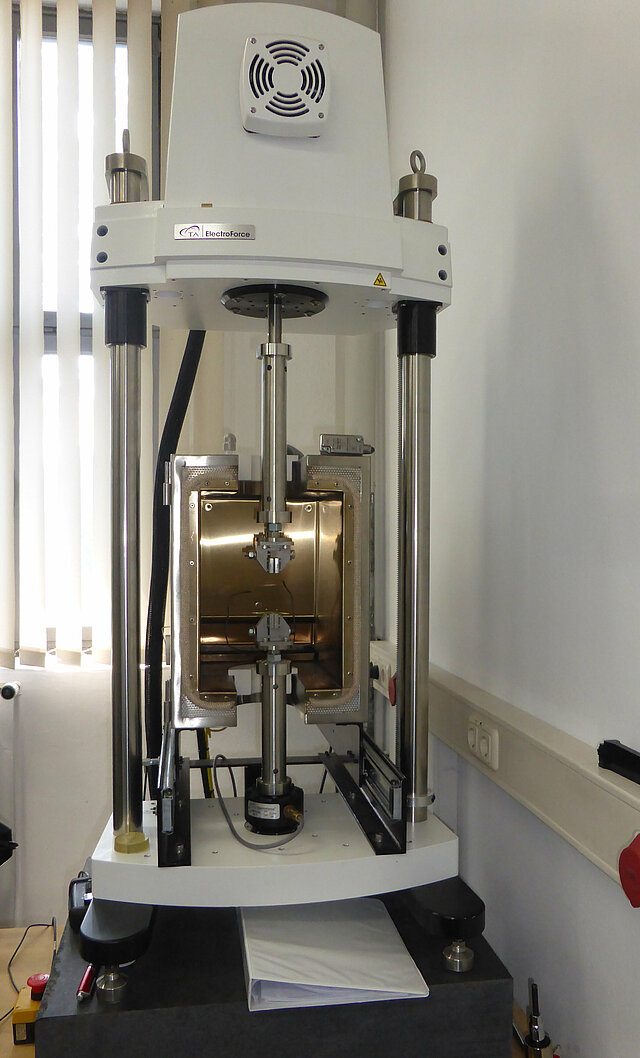

Typ: ElectroForce 3310, TA Instruments

• Maximal Kraft: ± 2100 N (statisch), ± 1000 N (dynamisch)
• Amplitudenbereich: ± 12.5 mm
• Amplitudenauflösung: 1 nm
• Genauigkeit: ± 5 µm
• Frequenz: 0,00001 bis 300 Hz
• DMA-Frequenz: max. 100 Hz
• Geschwindigkeit: 13 nm/s bis 1.5
• Temperaturkammer: -150 bis +350°C
• Heizrate: ≤ 20 K/min
• Temp.-Kammer H*T*B (innen): 355 mm * 250 mm * 300 mm

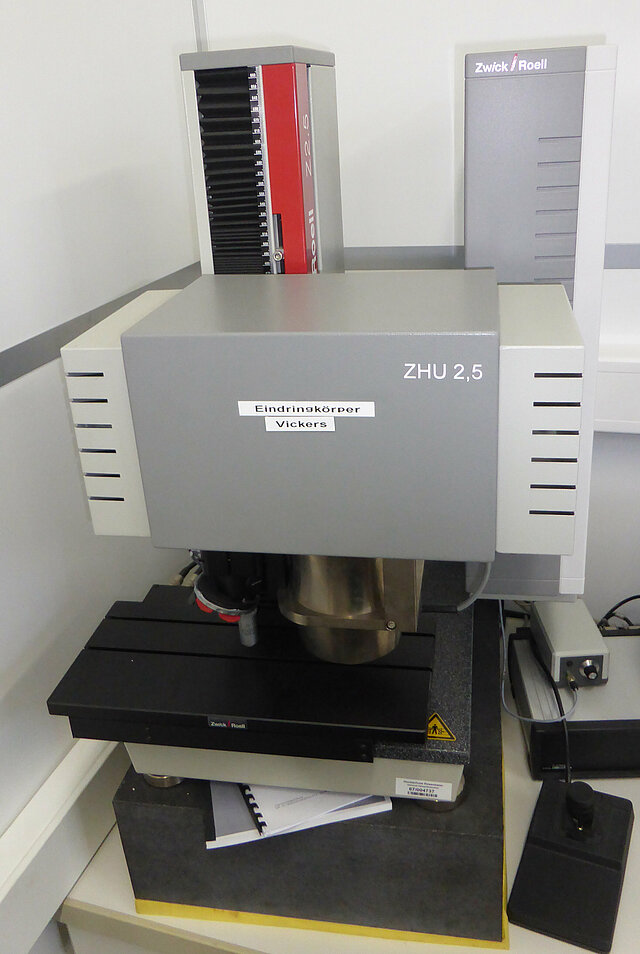

TYP: Zwick ZHU2.5/Z2.5

• Härte-Messkopf-Auflösung: 0,02 µm
• Maximale Kraftaufbringung: 2,5 kN (kontinuierlich)
• Messgrößen: Kraft und Eindringtiefe
• Prüfköpfe (für KT relevant): Knoop (Stahlkugel D = 5mm)
• Bildauflösung: 200- und 400-fach

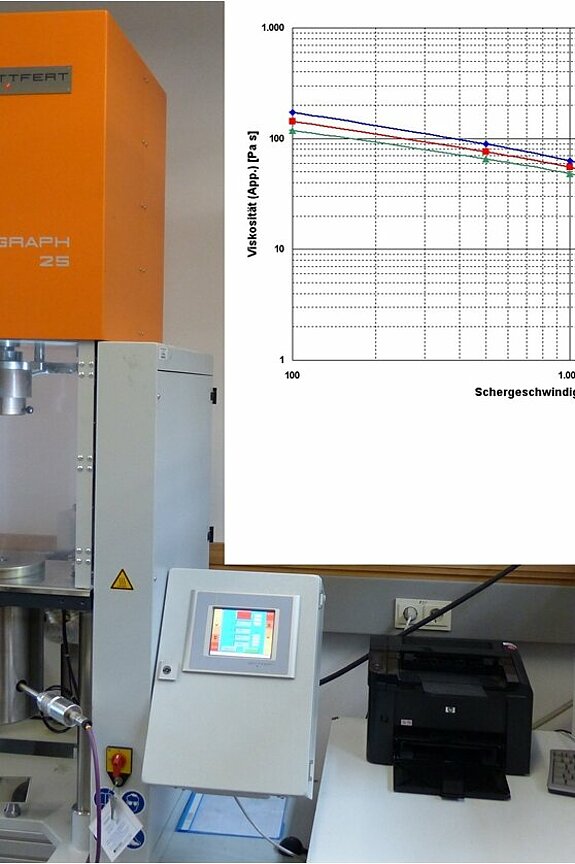

Typ: Rheograph 25, Göttfert GmbH

• Typ: 2-Kanalsystem
• Geschwindigkeitsbereich: 0,00004 bis 40 mm/sec (=1:1.000.000)
• Kraftaufnehmer: 25 kN
• Druckaufnehmer: 20 bis 2500 bar
• Temperaturbereich: bis 400°C
• Dynamische Beschleunigung: von 0 auf 40 mm/s in 0,6 Sekunden


Typ: MP-D, Göttfert GmbH

• Prüfkanaldurchmesser: 9,5 mm
• Belastungsgewichte: 1,20 ; 2,16 ; 3,80 ; 5,00 ; 10,0 ; 21,6 kg
• praktisch ausnutzbar Messbereich: 0,1 bis 250 g/10min
• Temperaturabweichung: 0,5 °C über die Prüfzylinderlänge


Typ: MI-3, Göttfert GmbH

• Prüfkanaldurchmesser: 9,5 m
• Belastungsgewichte: 1,20 ; 2,16 ; 3,80 ; 5,00 ; 10,0 ; 21,6 kg
• Temperaturbereich: 5 bis 400 °C (wahlweise 500 °C)
• Zeitliche Temperaturschwankung: kleiner ± 0,1 °C
• Räumliche Temperaturschwankung: < 0,2 °C (60   bis 400 °C) < 0,3 °C (400 bis 500 °C)

Typ: DHR-2, TA Instruments

• Drehmoment: 10 nNm bis 200 mNm (Rotation), 2 nNm bis 200mNm (Oszillation)
• Drehmomentauflösung: 0,1 nNm
• Oszillationsfrequenz: 10-6 bis 100 Hz
• Deformationssprung: 15 ms
• Drehzahl-Sprung-Ansprechzeit: 5 ms
• Normalkraftbereich: ≤ 50 N
• Normalkraft-Auflösung: 0,5 mN
• Temperaturbereich: RT bis +600°C
• max. Heizrate: 60 K/min

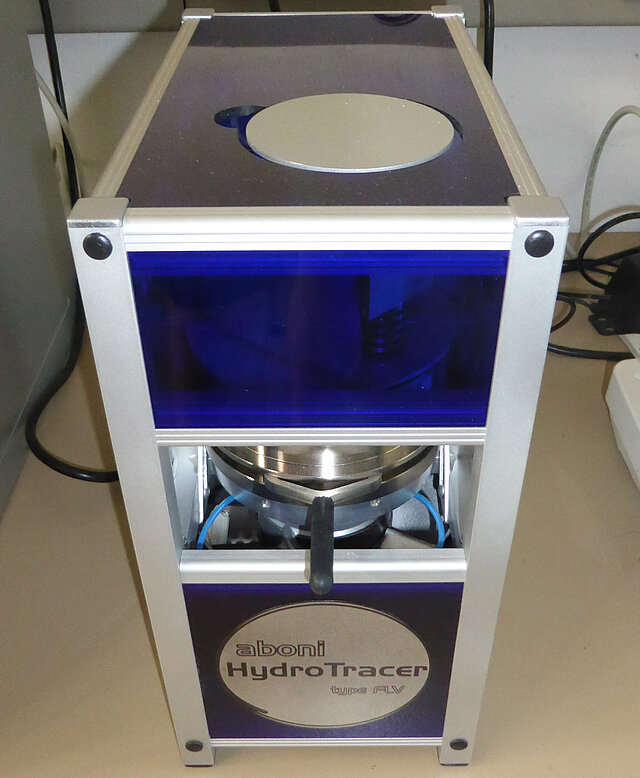

Typ: HydroTracer FLV, aboni GmbH

• Messbereich absolut: 0,2 bis ca. 30 mg H2O
• Messbereich relativ: 0,0005 bis 5 % Materialfeuchte
• Reproduzierbarkeit: 0,1 mg H2O (1 mg Wassergehalt) bis 0,5 mg H2O (20 mg Wassergehalt)
• Probenmenge: 0,01 bis 150 g (300g), je nach Dichte und Feuchtegehalt
• Probenvolumen: ca. 125 mm³ maximal
• Messtemperatur: 50 bis 210 °C
• Reagenz: CaH2 pulverförmig

Typ: Smartzoom 5, Carl Zeiss AG

• Auflösung: 10 bis 1100-fach
• Diverse Beleuchtungsmöglichkeiten bspw. Ringlicht, Durchlicht, Auflicht
• Schwenkwinkel des Arms: ± 45 °
• Erweitere Aufnahmemöglichkeiten 3D-Bilder und 3D-Vermessungen


Typ: TPS 2200, Hot Disk

• Wärmeleitfähigkeit: 0,01 bis 500 W/m*K
• Temperaturleitfähigkeit: 0,1 bis 300 mm²/s
• Wärmekapazität: bis 5 MJ/m³K
• Temperaturbereich: - 50 bis 750°C
• Messgenauigkeit: besser 5 %
• Messzeit: 2,5 bis 1280 Sekunden
• Minimale Probengeometrie: Bulk-Materialien 2 mm (Dicke) x 8 mm (Ø oder □) - Slab-Technik 0,1 mm (Dicke) x 15 mm (Ø oder □)
• Diverse einsetzbare Sensoren: Kapton #7577, #5465, #5501, #8563, #4922, #5599 - Mica #5465, #5082, #4921, #4922, #5599 - Teflon #7577, #5465, #5501

Typ: DIADRIVE 2000/280, Mutronic

• Arbeitsbereich: ca. 560 x 280 x 60 mm
• Wiederholgenauigkeit: ± 0,02 mm
• Symmetriegenauigkeit: ± 0,05 mm
• Geschwindigkeit: max. 20 mm/s
• Max. Fräshöhe für Kunststoffe: 8mm

Typ: TomoScope® XS Plus; Werth Messtechnik

• Röhrenspannung: 160kV
• Röhrenart: Trans­mis­si­ons­röhre
• Max. Längen­mess­ab­wei­chung: bis 4,5 µm
• Max. Werk­stück­ab­mes­sungen: Ø max. = ca. 289 mm; Lmax. = ca. 456 mm
• Auflösung max. 1,32 µm Voxelgröße

Typ: Haake Polylab Rheomix 3000 (Plastograph)

• Kammervolumen in cm³: 625
• Kammervolumen mit Rotor in cm³: 400
• Max. Temperatur in °C: 400
• Elektrische Heizzonen: 3
• Max. Drehzahl in 1/min: 250
• Max. Drehmoment in Nm: 300

Verfügbare Software: FiberShape/ FASEP/ FiVer

• FiVer: Glas- und Kohlenstofffasern
• FASEP: Glas- und Kohlenstofffasern
• FibreShape: Natur-, Glas- und Kohlenstofffasern sowie weitere Partikel

Probenaufnahme/-größe:

• Hellfeld: DIN A4
• Dunkelfeld: Petrischale mit Ø 90 und 100 mm
